通信機房建設、設計

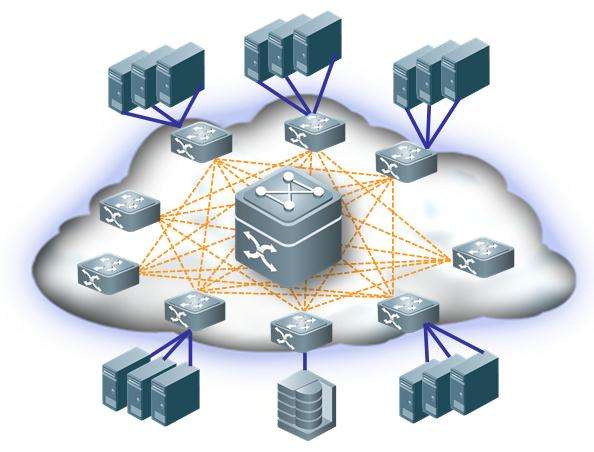

ICT機房：ICT(Information and Communication Technology) 即信息和通信技術，是電信服務、信息服務、IT 服務及應用的有機結合體。
IDC機房：IDC（Internet Data Center）互聯網數據中心。

  一、機房供配電

  1、 機房供配電系統

（1）供配電系統應為電子信息系統的可擴展性預留備用容量。

（2）電子信息系統機房應由專用配電變壓器或?qū)Ｓ没芈饭╇?，變壓器宜采用干式變壓器?/span>

（3）電子信息系統機房內的低壓配電系統不應采用 TN-C 系統。電子信息設備的配電應按設備要求確定。

   2、 計算機設備配電系統

（1）機房計算機設備包括計算機主機、服務器、存儲設備、網絡設備、通訊設備等，由于這些設備進行數據的實時處理與實時傳遞，關系重大，所以對電源的質量與可靠性的要求很高。

（2）機房根據重要程度，供電可采用“雙路市電+柴油發電機+UPS不間斷電源”供電方式，或“市電+UPS不間斷電源”供電方式。

（3）電源通過UPS穩頻穩壓后，給計算機設備供電，保證計算機設備的電能質量和可靠運行。

（4）雙路市電的，可設置市電互投輸入總柜、動力配電柜、UPS輸出配電柜。主機房的所有機柜均采用工業連接器聯結，每個機柜均為25A/220V電源，末端機柜及專用PDU。

（5）機房內用電設備供電電源均為三相五線制及單相三線制。

（6）機房用電設備設過載保護，同時配電系統各級之間有選擇性地配合，配電以放射式向用電設備供電。

                                                                                 圖一   UPS供電系統

   3、動力設備配電系統

（1）動力配電一般包括空調、濕度控制機、新風機、排風機、照明、市電檢修插座、監控、安防等。

（2）在配電室設置機房市電配電柜,為機房專用空調、新風機、濕度控制機、照明配電箱、輔助區配電箱等設備配電。

（3）照明及市電輔助插座回路電源引自照明插座配電箱，照明插座配電箱電源由市電配電柜引取。照明燈具通過在墻面或柱面設置 蹺板開關控制燈具的啟閉。燈具采用分區分散控制的原則，以利于節能。

（4）機房內設置輔助市電電源插座，市電電源，在機房的墻面、柱面上安裝，敷設暗線。

  4、配電柜設計
（1）配電柜全封閉式箱體結構，獨立的接地系統。

（2）配電柜中設置防雷器，滿足配電柜防浪涌、防雷擊、過流保護的需求。

（3）配電柜內斷路器有適當備用開關，為日后機房的升級擴容預留電源回路。

（4）配電柜應設置智能電量儀，以便讀取供給計算機負載的電源參數（包括電壓、電流、頻率、有功功率、無功功率、功率因數等），智能電量儀具有RS-485通訊接口，并集成至動力與環境監控系統中。

                                                                                                         圖二    機房接地
5、機房接地

（1）電子信息系統機房的防雷和接地設計，應滿足人身安全及電子信息系統正常運行的要求。

（2）電子信息系統機房內的電子信息設備應進行等電位聯結，并應根據電子信息設備易受干擾的頻率及電子信息系統機房的等級和規模，確定等電位聯結方式，可采用 S 型、M 型或 SM 混合型。

（3）機房設有四種接地形式，即：計算機專用直流邏輯地、配電系統交流工作地、安全保護地、防雷保護地。

具體做法：機房區靜電地板下采用銅箔與銅排做成600mm×600mm的網格地，采用銅排做環形等電位均壓帶，銅箔與銅排連接形成等電位體，由干線引入接地體。

（4）依據計算機設備布局，縱橫組成網格狀，配有專用接地端子，用軟銅線以較短的長度與計算機設備相連。計算機直流地需用接地母線引至等電位帶。金屬吊頂板、金屬龍骨等也用導線連接，并且每一連續金屬框架的靜電泄漏支線連接點不少于兩處。

（5）為防止感應雷、側擊雷沿電源線進入機房損壞機房內的重要設備，本機房在UPS輸出配電柜內加設防雷裝置。

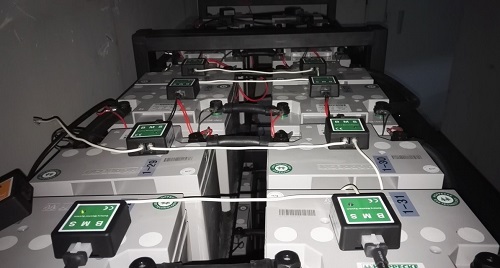

                                                                                       圖三    機房施工

   二、模塊化機房

       模塊化機房，指將機房產品實現標準模塊化，根據客戶業務需求，將UPS、空調、配電、監控等功能模塊整合為一，積木式靈活快速地搭建簡單、經濟、按需的數據中心，標準化的同時，產品化也帶來系統的可靠性，降低建設周期，部署上線更快，管理更簡單。圖例為一個典型的微模塊化機房。

   1、微模塊機房的優勢

（1）快速部署、縮短建設周期

　　微模塊數據中心可以加快規劃與設計速度，可根據設計目標以合理的方式配置系統結構，微模塊批量生產可以實現現貨供應，因而提高了交貨速度；標準化的連接方式可減少現場配置與連接的工作量，加快安裝速度；微模塊數據中心建設周期可大大縮短，傳統數據中心實施階段需要7-8個月，采用微模塊建設縮短至2-3個月。

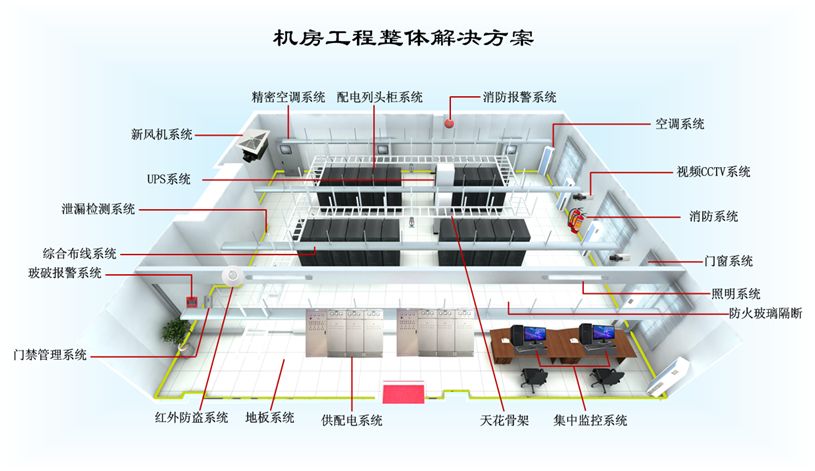

                                                                                         圖四   機房工程整體解決方案


（2）方便擴展、分期建設

        采用微模塊的架構，數據中心可以逐步增加，因而可使從1個微模塊到幾十個微模塊根據需求分期建設。大型數據中心的任何大小的IT空間的配置達到良好狀態。微模塊數據中心方案顯著降低了數據中心使用壽命期間的成本。

（3）標準模塊、穩定可靠

        微模塊數據中心采用模塊化、標準化和高整合設計，使得整個系統穩定度高。同時，微模塊數據中心可依據客戶需求，在電力備援方案上提供N、N+1、2N等配置方案，滿足TIA-942的Tier 4水平。

（4）智能管理、高效運營

        智能的管理系統能夠幫助客戶節能降耗，實現數據機房多層級、精細化能耗管理，通過多種報表精確定位能源額外損耗點?；诖髷?shù)據分析，輸出節能優化方案，構建綠色數據機房。資產管理是對于全網資產的生命周期進行管理實現資產信息的閉環管理，保證數據及時刷新，及時管理。同時幫助用戶制定資產維護計劃，在維護計劃內幫助客戶實現主動預警，同時可動態調整維護計劃，按照當前實際情況輸出優化方案，構建較好的資產管理功能。

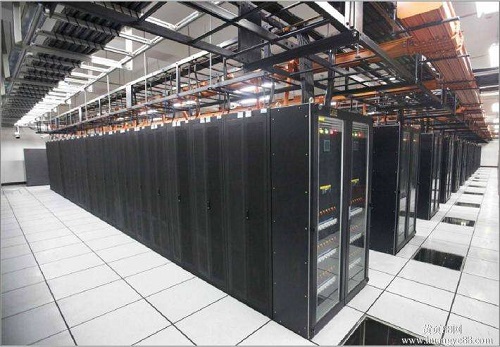

                                                                                                             圖五   模塊化機房
