弱電工程

        弱電工程系統是智能建筑系統設計的基礎，必須在建筑物各部分功能確定后，方能正確選擇其系統類型并設計出符合使用要求的系統結構，以達到經濟、適用的功能，并應為未來的擴充發展留有余地。弱電工程系統是一種較完善的集成化通用傳輸系統，適用于建筑物中多種信息的傳輸。使智能建筑內相關操作和控制系統實現信息共享并能做出連鎖反應。它主要適用于商務環境和辦公自動化環境。

       弱電工程系統采用模塊化設計，物理上為星形結構，邏輯上為總線結構，這樣既有利于系統連接和擴充，保持很高的靈活性；同時也能保證信息傳輸的高速率。標準上符合EIA/TIA568商用建筑物配線標準和常用通信標準，兼容多個廠家的產品設備，支持各種模擬信號、數字信號、語音、數據和圖像的傳遞以及控制信號和弱電信號的應用。

       一般的，結構化弱電工程系統可以劃分成六個子系統：

                                                                        圖一  弱電工程六個子系統示意圖

一、工作區子系統：

       工作區子系統是個人計算機、電話分機工作的區域工作區子系統包含以下內容：

       1、面板（安裝模塊用）；2、工作區跳線（與計算機、電話等設備連接的跳線）；3適配器（用于信號轉換）。

二、水平子系統

       從用戶工作區連接至垂直主干線子系統的線便是水平布線子系統。水平布線子系統是整個弱電工程系統的一部分，它與主干線子系統的區別在于：水平布線子系統總是在一個樓層上，并與信息插座連接。在系統集成系統中，水平子系統由4對非屏蔽雙絞線組成，能支持大多數現代通信設備。如果需要某些寬帶應用時，可以采用光纜。

                                                                                      圖二  信號線路接口設備


三、垂直干線子系統

       垂直干線子系統又稱垂直主干線子系統，它提供建筑物干線電纜的路由。干線子系統通常是在二個單元之間，特別是在位于中央點的公共系統設備處提供多個線路設施。該子系統由所有的布線電纜組成，包括導線和光纖以及將此光纖連到其它地方的相關支撐硬件及從主要單元如計算機房或設備間和其它干線接線間來的電纜。

四、管理子系統

1、管理是綜合布線系統的特色之一：每臺計算機、電話可以通過管理方法，進行靈活的組網和更改號碼。
2、綜合布線系統的管理分兩類：

（1）跳線管理：由系統管理員根據需求的改變將跳線拔出并插到新的位置。

（2）標識管理：對所有的機柜、配線設備、線纜、信息插座等設施，按一定的模式進行標識和記錄。標識管理通常根據EIA/TIA 606A標準進行管理。要求使用計算機進行，可以使用電子表格等通用軟件進行簡單的管理，可以使用布線管理軟件進行離線式管理，也可以使用電子配線架進行在線式管理。

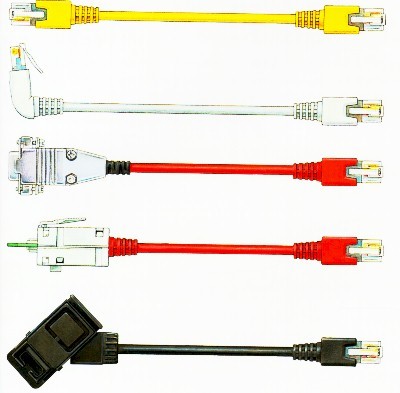

                                                                                           圖三   各種線纜接頭

五、設備間子系統

1、設備間：

       設備間是指建筑物內安裝電信設備、計算機設備及配線設備，并進行網絡管理的場所，是大樓內的綜合布線系統主配線間BD通過干線子系統向各FD提供計算機網絡信息和電話信息，它直接與計算機主干網絡設備和電話交換機（或大樓電話進線）連接設備間可以包含以下房間：
    （1）建筑物主機房（BD）

    （2） 進線配線架機房（入口）

    （3）建筑群主機房（CD)

       BD可通過園區網與其他大樓聯網，由于條塊分割，BD往往分別安裝在計算機主機房和電話總機房內計算機主機房內安裝數據主配線機柜，一般為光纖配線設備、電話總機房內安裝電話主配線架。

2、電信間

       電信間是位于各個樓層上弱電豎井旁的綜合布線機房，電信間內安裝以下設備配線子系統中的配線架和跳線、干線子系統中的配線架、網絡設備、配線機柜電源。電信間是綜合布線系統的重要組成部分，可以進行樓層上的布線管理。管理人員可以在FD上跳線以改變計算機網絡所在的網段或電話機的電話號碼。

六、建筑群子系統

       建筑群子系統是大樓之間的聯網系統，。常它直接與城域網或外部計算機網（Internet網）連接，為各建筑物提供計算機網絡入口和電話系統入口。 建筑群子系統中的纜線大多使用室外纜線，并要考慮防雷、防水、防鼠和防紫外線。建筑群子系統中常用纜線、室外光纜、室外大對數電纜等。
