系統簡介：

        GDKN系列路燈智能節電柜，利用電磁調壓和電子調壓技術，對供電電壓進行實時監控與跟蹤，自動調節線路的給定電壓，再經SCR微調輸出至照明燈具。

        GDKN系列路燈智能節電柜高度集成和自動化，其自動識別電源電壓決定降壓還是全壓啟動，既保證快速啟動又保護設備損害較??；根據道路車流和人流的疏密設置輸出電壓的閥值自動調節，達到節電效果。

        GDKN產品在確保燈具能夠正常工作的條件下，給燈具輸出一個照明電壓，既可消除了由于過壓所造成的對設備的傷害，降低了故障率，還能延長光源和鎮流器的使用壽命，降低運營和維護成本，又使光源所發出的光線更加柔和，照明分布更加均勻，環境更加優美。重要的是大幅度的節約了電能，節電率可達25%-35%。節約了電費開支，經濟效益和社會效益很好，其可在照明及混合電路中使用，適應性強，能在各種惡劣的電網環境和復雜的負載情況下連續穩定地工作。

適用范圍：

        針對不同的工作場合，GDKN系列路燈智能節電柜分為單相和三相兩種類型。

        適用于光源為線性負載電路。

技術特點：

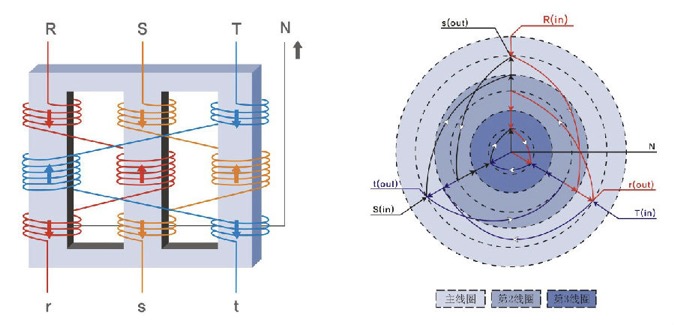

1、專利技術：KN系列節電裝置是國內利用三相平衡原理進行節電的具有專利權的產品，專利號2015203113459。利用特殊的繞線方式，使各相線圈形成相反方向并與中性線連接，從而使各相的磁通量一致，負荷電流相位相反，相互抵消，使中性線的電流減少，達到消減諧波、調節三相平衡的效果。

2、啟動方式：用戶可根據燈具種類的不同和電源電壓高低選擇全壓和降壓啟動方式較大限度降低啟動電流，以保證燈具能正常啟動，并延長其壽命，減少對電網的沖擊。

3、自動調壓：節電柜動態跟蹤輸入電壓，自動調節輸出電壓，使燈具工作在標準電壓范圍內，以保證燈具正常運行，達到節能效果。

4、參數設定：通過人機界面窗口設置多時段節能電壓設定、修改多段輸出電壓值，以實現良好的照明狀態和節電率。

5、節電率：25%~30%。

6、多層保護功能：具有短路，過流，欠壓，過壓，過熱保護。

7、旁路系統：具備故障自動旁路功能和強制旁路功能，以確保供電線路正常安全運行，避免非正常斷電。

8、控制單元實現無觸點控制，保證系統的高響應速度和高可靠運行。

9、斷電自動記憶恢復功能：自動恢復斷電之前的所有設置。

10、遠程控制接口：具有電腦及遠程自動化控制RS-485或RS-232接口；可用于遠程控制升級，及現場電腦修改程序。

11、控制方式：具有時控、光控和遙控三種方式選擇。

技術參數:

額定容量：30kVA～500kVA

輸入電壓： 三相380V±10%/ 單相220V±10%

頻    率： 50Hz / 60 Hz

電壓波形： 正弦波輸出

工頻試驗耐壓：    2,500V

絕緣電阻：    ≥2MΩ

環境參數：

環境溫度： -20℃～45℃

環境濕度： 不大于85%

海拔高度： 不超過4,000米

過載能力： 1.1倍額定電流30分鐘

產品壽命： ≥100,000小時

防護等級： IP54

安全標準： EN61558-2-6，EN55014-1，EN61000-3-2，EN61000-3-3

安裝簡單，使用方便

        功能結構設計科學合理，使用壽命不低于20年。以串聯方式安裝在變壓器的二次端，或負荷線路的控制開關后面，不換燈、不移桿、不影響供電線路；全模塊化設計，可根據負荷大小，自由組合，方便靈活，適用性強。安裝調試簡便，一次投資，長期受益。
